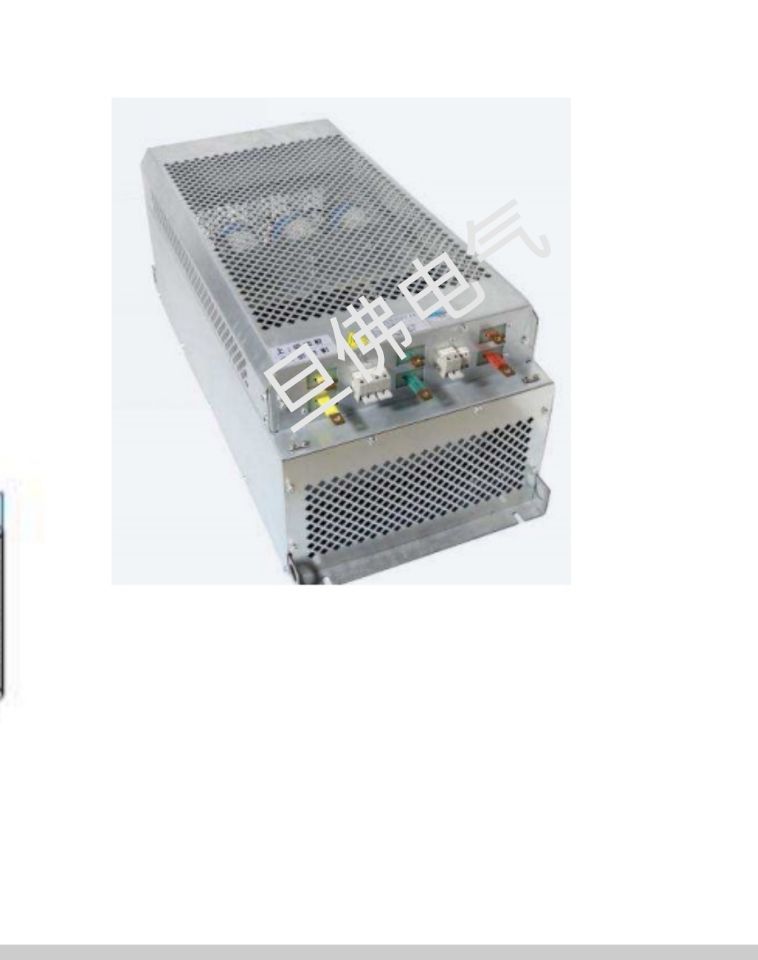

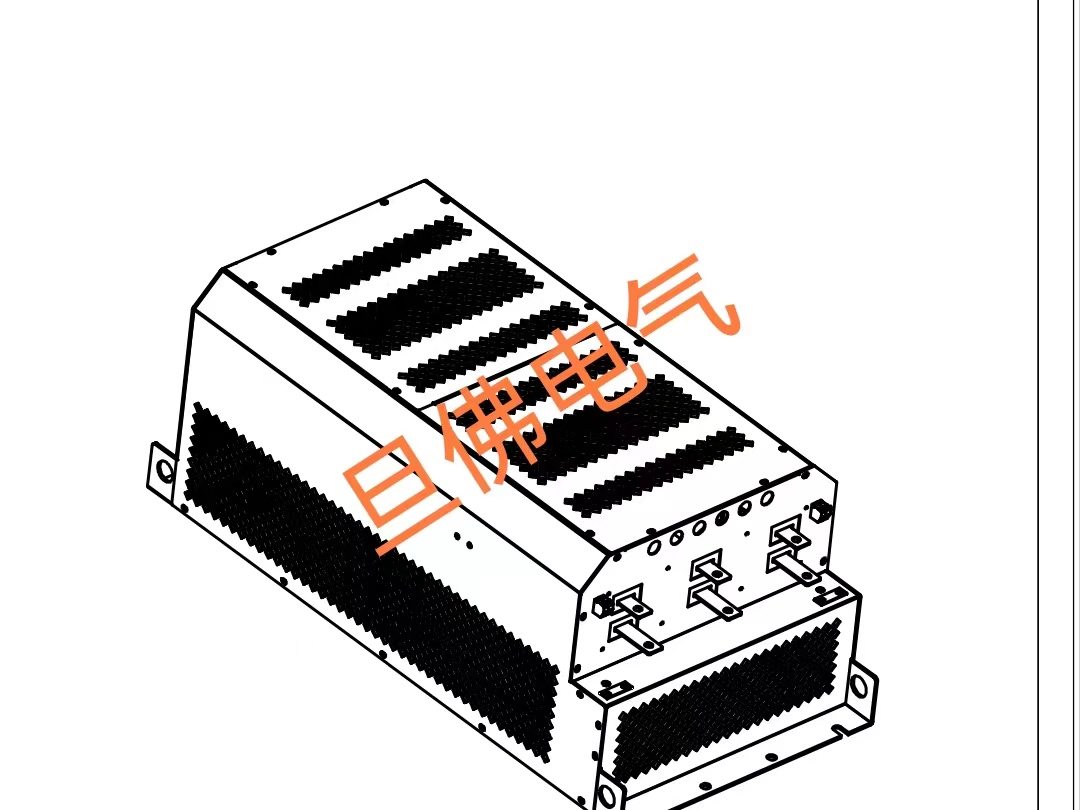

谐波滤波器
谐波滤波器由电感c串联高线性度的滤波装置，组合成滤波补偿系统，在吸收收系统中主要的谐波分量的同时，提高功率因数。可以跟随负荷变化，具有抑制电流波动，吸收电网谐波和提高电能利用效率。
1.当连接在变频器前端,满载条件下滤波器输入端的总谐波电流畸变率THD<10%(最终以实测为准）.
2.作为独立选项，易于安装到现有机柜内。
3.该系列滤波器与变频器匹配，适合多种电机控制方式，确保系统稳定工作。
产品特点(Product characteristics)
1. 额定工作电压：AC380V～480V
2. 频率：50Hz
3. 过载能力：1.35倍，60s
4. 绝级等级：F
5. 冷却方式：AN
6. 环境温度(工作)：满载条件下，-25℃～+50℃
7. 存储温度：-25℃～65℃
8.工作海拔高度：海拔0～2000米
9.相对湿度：0～95%无凝露
产品应用(Product Application)
1.配备前端六脉冲整流器的设备
2.AC和DC直流调速器.电动机驱动器
3.工厂自动化设备
4.UPS及三相电源
5.水/废水处理设施
6.石油及天然气勘探
7.重工业及机械
8.自给式系统(如船舶)
9.风机及泵应用
10.供热通风与空调工程装置
V=400v,f=50hz,
滤波器型号 | 变频器 （Kw） | 变频器 （Kw） | 滤波器型号 |
DF-3PMF-0.75-ESA380 | 0.75 | 132 | DF-3PMF-132-ESA380 |
DF-3PMF-1.5-ESA380 | 1.5 | 160 | DF-3PMF-160-ESA380 |
DF-3PMF-2.5-ESA380 | 2.5 | 185 | DF-3PMF-185-ESA380 |
DF-3PMF-4-ESA380 | 4 | 200 | DF-3PMF-200-ESA380 |
DF-3PMF-5.5-ESA380 | 5.5 | 220 | DF-3PMF-220-ESA380 |
DF-3PMF-7.5-ESA380 | 7.5 | 250 | DF-3PMF-250-ESA380 |
DF-3PMF-11-ESA380 | 11 | 285 | DF-3PMF-285-ESA380 |
DF-3PMF-15-ESA380 | 15 | 315 | DF-3PMF-315-ESA380 |
DF-3PMF-18.5-ESA380 | 18.5 | 355 | DF-3PMF-355-ESA380 |
滤波器型号 | 变频器 （Kw） | 变频器 （Kw） | 滤波器型号 |
DF-3PMF-22-ESA380 | 22 | 385 | DF-3PMF-385-ESA380 |
DF-3PMF-30-ESA380 | 30 | 400 | DF-3PMF-400-ESA380 |
DF-3PMF-37-ESA380 | 37 | 450 | DF-3PMF-450-ESA380 |
DF-3PMF-45-ESA380 | 45 | 500 | DF-3PMF-500-ESA380 |
DF-3PMF-55-ESA380 | 55 | 550 | DF-3PMF-550-ESA380 |
DF-3PMF-75-ESA380 | 75 | 600 | DF-3PMF-600-ESA380 |
DF-3PMF-90-ESA380 | 90 | \ | \ |
DF-3PMF-110-ESA380 | 110 | \ | \ |
