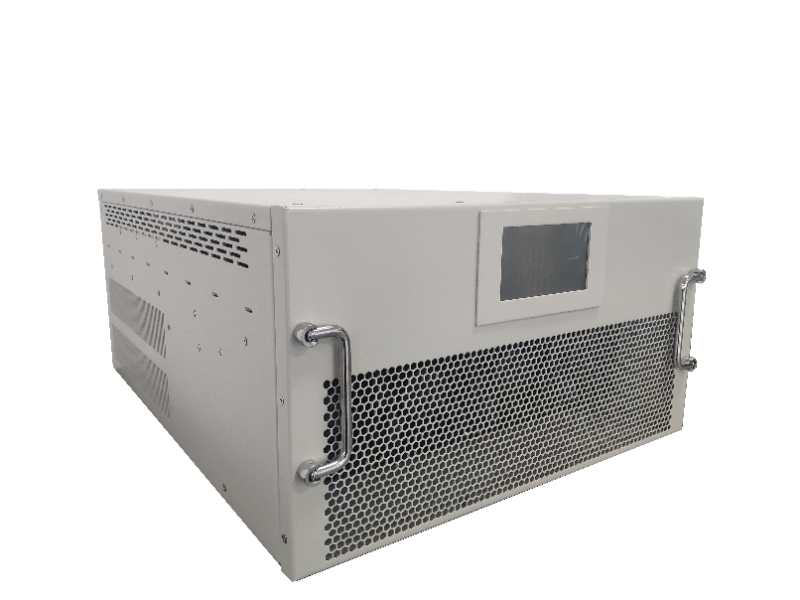

APF有源滤波模块

有源电力滤波器以并联方式接入电网，实时检测补偿对象的电压和电流，经指令电流运算单元计算，采用宽频脉冲调制信号变换技术驱动IGBT模块。向电网输入与电网谐波电流相位相反、大小相等的电流，两种谐波电流正好相互抵消，从而达到滤除谐波、动态补偿无功的功能，得到期望的电源电流。 1、全方位补偿功能 可实现谐波治理、无功补偿、三相不平衡电流调节三种功能任意组合，并可以根据负载环境及需求设定各功能优先级，实现典型电能质量问题的全方位补偿。 2、滤波范围广，响应速度快 可同时补偿2-50次谐波，或可选择其中特定次谐波进行补偿，补偿后电流总畸变率小于5%。 采用全数字控制，谐波电流检测算法采用高效的基于时域变换的TTA算法，快速精确分离每一次谐波电流瞬时值，使补偿响应时间大大提高，真正做到10ms全响应。
