无触点可控硅开关

技术说明 DFSTC无触点可控硅模块是一种能够对电力电容器进行快速投切的电子式大功率器件，主要是由大功率双向晶闸管模块、光电隔离触发电路组成，具有电压过零触发，投入时无涌流，电流过零分断，断开时不产生高压，无触点无

技术说明

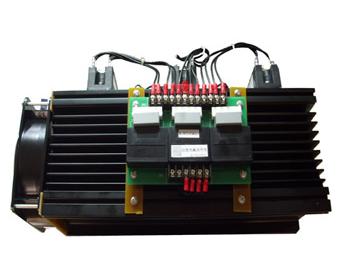

DFSTC无触点可控硅模块是一种能够对电力电容器进行快速投切的电子式大功率器件，主要是由大功率双向晶闸管模块、光电隔离触发电路组成，具有电压过零触发，投入时无涌流，电流过零分断，断开时不产生高压，无触点无火花，无震荡无谐波干扰，使用寿命12万小时以上，安装简单，维护方便，响应速度快，缺相保护等优点，特别适用于快速频繁投切的低压动态无功补偿领域。

二、配置说明

DFSTC无触点可控硅模块（简称模块）按一路模块配双向晶闸管的数量可分为两相控制模块和三相控制模块两种，两相控制模块只能用于共补即△型接法的电容器的控制，三相控制模块即能控制△型电容器（共补），也能控制Y型电容器（分补）。模块按控制容量可分为5—60Kvar多种型号。

三、技术参数

额定电压：AC450V±10%

额定频率：50HZ±5%

响应时间：≦20ms
