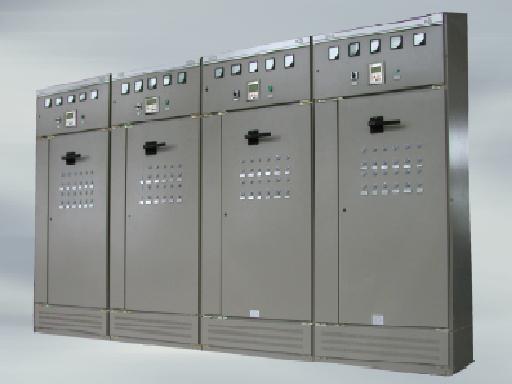

滤波补偿柜

一、主要用途与适用范围
1.1该装置采用了交流动态无触点开关作为投切元件。用高性能的微电脑无功补偿控制器与之配合。能及时跟踪线路上的无功负荷并立即予以补偿，使用户的无功损失降到很低的水平，有效地提升了变压器的有功输出，优化了供电质量，节省了电力消耗，达到节能，降耗的效果
1.2本装置可适时显示电流、电压、功率因素、有功功率、无功功率及谐波，具有过压、负压、断相等保护功能
1.3本装置有通讯功能，备有RS-485通讯接口，能满足自动化管理的需求
1.4特别适用于负载变换频繁、三相负荷不平衡、无谐波、少谐波及部份冲击性负荷的快速跟踪补偿，如港口、建材、石化、轻工、机械、大型商场、酒店、写字楼等

二、工作条件
1、海拔高度：≤2000m；
2、环境温度：-25℃～+50℃；
3、相对湿度：25℃时≤95%；
4、安装环境：无易燃、易爆、严重污染、化学腐蚀、及剧烈振动场所；
5、安装条件：电网中谐波含量符合GB/14549中0.38KV条款的规定。

三、产品特点
1、用无触点交流开关投切电容器的无功动态补偿是性能全面优于目前广泛使用采用接触器投切的产品。它投切时无火花、无噪音、无涌流、无过电压、电容可快速投切，对电网不产生污染，尤其是使用寿命长，可长时间免维护；
2、平均动态响应时间TR≤10ms,组间投切间隔≤20ms,任一组电容均在切除后不必放电可立即再次投入；
3、保护：短路、过载、过电压，当电压达到过压保护值时，延时停止工作并逐组退出所有运行的电容器；
4、自动运行功能：停电退出，通电后延时恢复自动运行。

四、主要技术参数
1、额定工作电压：三相交流380V，单相220V；
2、补偿方式：共补、分补、混合补偿；
3、接线方式：角接或星接；
4、电容配置方式：等比、等差、等容；
5、投切组数：1-16路；
6、补偿容量：1-600Kvar。

五、订货须知
1、额定工作电压，三相电压及负荷工作电流波动范围，受电功率因数；
2、负荷性质：稳定负荷还是冲击负荷，有无大型整流设备和中高频设备，电动机是否为直流调速或变频调速；
3、配变容量：用作单台电动机无功就地补偿时，提供电机型号、功率、工作电压及电机的功率因数；
4、如要示产品在有严重高次谐波环境下工作，应详细提供谐波情况；
5、如需要配置电量综合参数测试仪请在订货时另行注明。
