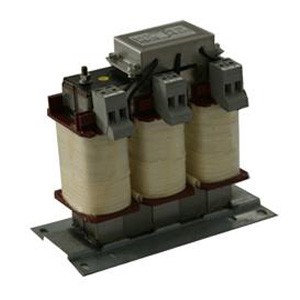

正弦波滤波器_旦佛电气

A.由于变频器的输出含有高频谐波，增加了动力电缆及电机的损耗。
B.同时极高的dv/dt会引起数MHz的辐射干扰。
C.如果电机需要长线传输时（电机线缆超过50米），由于行波反射引起电机端电压叠加，使电机绝缘破坏，甚至使电缆爆裂。

对于谐波电流，可以通过改变调制方式，降低谐波分量但并不能完全消除。由dv/dt引起的射频干扰，可以加装dv/dt电磁滤波器，但只能对一定长度的电缆有效，并不适合任意长度的电缆。

能同时解决以上问题的有效方法使在变频器输出侧加装正弦波滤波器，将SPWM调制波滤成近似正弦的电压波形，正弦波滤波器由高频出相电抗器，RC回路，共模电抗器组成。可以有效的抑制高频损耗及dv/dt射频干扰，并使电机和变频器的线缆延长。
　

技术参数

最大工作电流：40℃时400V AC /690V AC
额定电流：5到500A在40℃时
电机频率：最高可达60Hz
载波频率：2KHz到80KHz
高压测试：P对E 3000V AC 持续3秒（工厂测试）
P对P 3000V AC 持续3秒（工厂测试）
防护等级：IP00
绝缘等级：T40/F （155℃）
温度范围：-25℃ to +85℃(40℃! 以上需要降级）
最大电缆长度：1000m
额定电压降：8～12%uk
电压谐波失真：～5%
过载：2倍电流30S 1.35倍电流1分钟
　

电路示意图

滤波器可以把给电机的脉宽调制输出电压转变成正弦波电压。从而使得电机的寿命和整个系统的可靠性有重大的改善。

滤波器型号	图号	额定电流	压降(V)	绝缘等级	尺寸(±5mm)
滤波器型号	图号	额定电流	压降(V)	绝缘等级	D	D1	W	W1	W2	H	A*B
DF-OSF-0001-EISH	A	1A	8%～12.5%	F	124	112	73	53	42	125	4.8*9
DF-OSF-0007-EISH		7A	8%～12.5%	F	219	201	119	89	76	200	7*13
DF-OSF-0010-EISH		10A	8%～12.5%	F	219	201	119	89	76	200	7*13
DF-OSF-0015-EISH		15A	8%～12.5%	F	219	201	119	89	76	210	7*13
DF-OSF-0020-EISH	B	20A	8%～12.5%	F	243	182	122	96	/	290	11*18
DF-OSF-0030-EISH		30A	8%～12.5%	F	245	182	125	100	/	270	10*18
DF-OSF-0040-EISH		40A	8%～12.5%	F	295	214	160	120	/	385	11*18
DF-OSF-0060-EISH		60A	8%～12.5%	F	325	243	162	132	/	350	12*20
DF-OSF-0080-EISH	C	80A	8%～12.5%	F	385	260	198	175	/	425	12*20
DF-OSF-0100-EISH	C	100A	8%～12.5%	F	385	260	200	175	/	530	12*20
DF-OSF-0150-EISH	B	150A	8%～12.5%	F	435	325	240	198	/	530	13*22
DF-OSF-0200-EISH		200A	8%～12.5%	F	435	325	240	198	/	530	13*22
DF-OSF-0250-EISH		250A	8%～12.5%	F	435	325	270	228	/	580	13*22
DF-OSF-0330-EISH		330A	8%～12.5%	F	435	325	270	218	/	590	13*22
DF-OSF-0500-EISH		500A	8%～12.5%	F	550	420	260	206	/	760	13*22
DF-OSF-0600-EISH	D	600A	8%～12.5%	F	655	450	350	310	/	830	/
DF-OSF-0610-EISH		610A	8%～12.5%	F	655	450	350	310	/	780	/
DF-OSF-0660-EISH		660A	8%～12.5%	F	655	450	350	310	/	830	/
DF-OSF-0800-EISH		800A	8%～12.5%	F	735	490	375	332	/	950	/
