变频器电抗器是干式铁芯进、出线电抗器用于与变频器的进、出端相串联,作为变频器的进线电抗器和出线电抗器。变频器在工作时将产生较大的谐波,以5、7、11、13次为主,谐波含量很高,如果不装进线电抗器,将大大缩短变频器及其它设备的使用寿命,谐波干扰严重时,会导致有些设备不能正常运行,加装进线电抗器后将大大降低各谐波的含量,提高电网的功率因数,保证变频器及其它负载的安全运行,确保其它设备不受谐波干扰影响;加装出线电抗器可以钝化变频器输出电压(开关频率)的陡度,减少逆变器中的功率元件的扰动和冲击。而且该电抗器在负载合闸瞬间能够有效地抑制回路涌流,保护回路中的变频器装置及其它元器件免受过电流冲击。

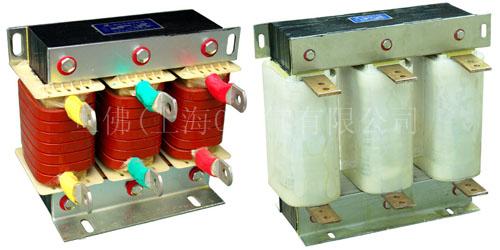

二、 结构特点1.该电抗器为三相,均为铁芯干式。旦佛(上海)电气有限公司2.铁芯采用优质低损耗进口冷轧硅钢片,气隙采用环氧层压玻璃布板作间隔,以保证电抗器气隙在运行过程中不发生变化。3.线圈采用H级漆包扁铜线绕制,排列紧密且均匀,外表不包绝缘层,且有极佳的美感且有较好的散热性能。4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。5.电抗器芯柱部分紧固件采用无磁性材料,减少运行时的涡流发热现象。6.外露部件均采取了防腐蚀处理,引出端子采用镀锡铜管端子。7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,可与国外知名品牌相媲美。

三、 使用环境条件1.海拔高度不超过2000米。2.运行环境温度-25℃~+45℃,相对湿度不超过90%。3.周围无有害气体,无易燃易爆物品。4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。5.耐温等级H级(180℃)以上。

四、 性能参数1.可用于400V、660V系统。2.额定绝缘水平3kV/min。 3.电抗器各部位的温升限值:铁芯不超过85K,电圈温升不超过95K。4.电抗器噪声不大于45dB。5.三相电抗器的任意两相电抗值之差不大于±3%。
