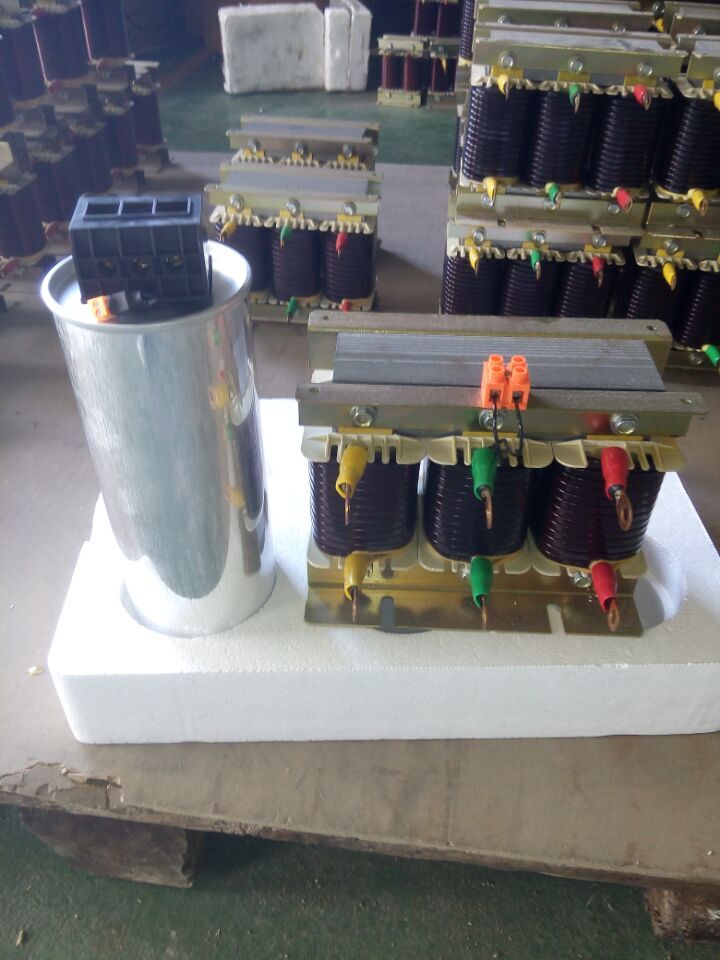

滤波模块,里面通过的是交流电,它的作用是与功率因数补偿电容器串联,对稳态性谐波(5、7、11、13 次)构成串联谐振。通常有电抗率4.5~6%电抗器,对5 次谐波通常电抗率为6%属于高感值电抗器,对3 次谐波通常电抗率为12~13%,对2 次谐波通常电抗率为26~27%属甚高感值电抗器。
一、接入电抗器,电容器 电压升高系数- K=1 d 1 如 K= 6% 1.06 10.06 1≈ -d = 即运行电压升高6%,工作电流也随之大约6%。运行经验 认为,装有串联电抗器的电容器容量占2/3及以上时,则不会产生谐 波谐振,能有效地吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电容器。
